SMT工藝分類
再流焊工藝――先將焊膏轉印到PCB板的焊盤上,再將片式元器件貼放在PCB板表面規定的位置上,最后將貼裝好元器件的PCB板放到再流焊設備的傳送帶上,從爐子入口到出口(大約5-6分鐘)完成預熱、干燥、熔化、冷卻全部焊接過程。
波峰焊工藝――先將微量的貼片膠(絕緣粘接膠)施加到印制板的元器件底部或中心位置上,再將片式元器件貼放在印制表面規定的位置上,并進行膠固化。片式元器件被牢固地粘接在印制板的焊接面,然后插裝分立元器件,最后對片式元器件與插裝元器件同時進行波峰焊接。
組裝方式 | 示意圖 | 電路基板 | 元器件 | 特征 | |

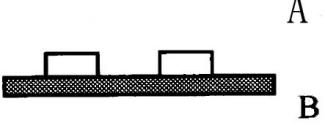

全 表 面 組 裝 | 單面表面組裝 |
| 單面PCB | 表面組裝元器件 | 工藝簡單、適用于小型、薄型簡單電路 |

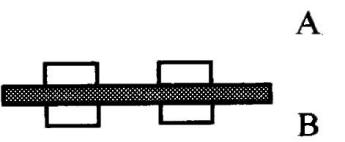

雙面表面組裝 |
| 雙面PCB | 表面組裝元器件 | 高密度組裝、薄型化 | |

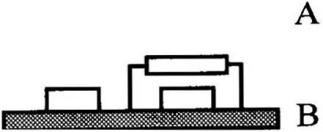

單 面 混 裝 | SMD和THC都在A面 |
| 雙面PCB | 表面組裝元器件和通孔插裝元器件 | 一般采用先貼后插,工藝簡單 |

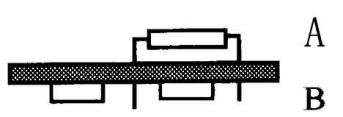

THC在A面SMD在B面 |
| 單面PCB | 表面組裝元器件和通孔插裝元器件 | PCB成本低,工藝簡單,先貼后插如采用先插后貼,工藝復雜。 | |

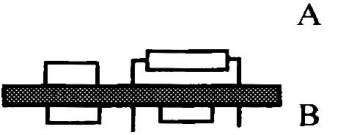

雙 面 混 裝 | THC在A面,A、B兩面都有SMD |
| 雙面PCB | 表面組裝元器件和通孔插裝元器件 | 適合高密度組裝 |

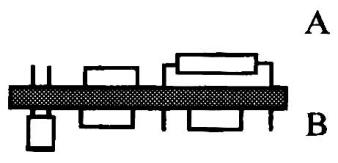

A、B兩面都有SMD和THC |
| 雙面PCB | 表面組裝元器件和通孔插裝元器件 | 工藝復雜,盡量不采用 |
